Multiplanare Rekonstruktion (MPR) in der DVT, einfach erklärt

Was axiale, koronale und sagittale Ansichten sind, wie Fadenkreuz und Referenzlinien sie verbinden und wie du die Orientierungsbeschriftungen auf einer zahnmedizinischen DVT (CBCT) liest.

Eine DVT ist kein Stapel von Bildern, sondern ein Block aus Volumenelementen, den Voxeln, von denen jedes einen Grauwert trägt. Die multiplanare Rekonstruktion (MPR) schneidet diesen Block entlang dreier rechtwinklig zueinander stehender Ebenen, sodass du denselben Punkt im Kiefer aus drei Richtungen gleichzeitig betrachten kannst.

Die drei Ebenen

• Axiale Schichten liegen horizontal, als würdest du von oben auf den Kiefer herab oder von unten hinauf schauen. Hier beginnst du meistens: Jede Schicht zeigt den Zahnbogen als Hufeisen.
• Koronale Schichten verlaufen von Ohr zu Ohr, als stündest du dem Patienten gegenüber. Hier siehst du das Verhältnis von linker und rechter Seite, die Kieferhöhlen und den Nasenboden.
• Sagittale Schichten verlaufen von vorn nach hinten, als würdest du das Profil des Patienten betrachten.

Die Voxel einer zahnmedizinischen DVT sind meist isotrop, also in jeder Richtung gleich groß. Deshalb sieht eine koronale oder sagittale Schicht genauso scharf aus wie eine axiale: Keine Richtung wird aus gröberen Daten rekonstruiert.

Fadenkreuz und Referenzlinien

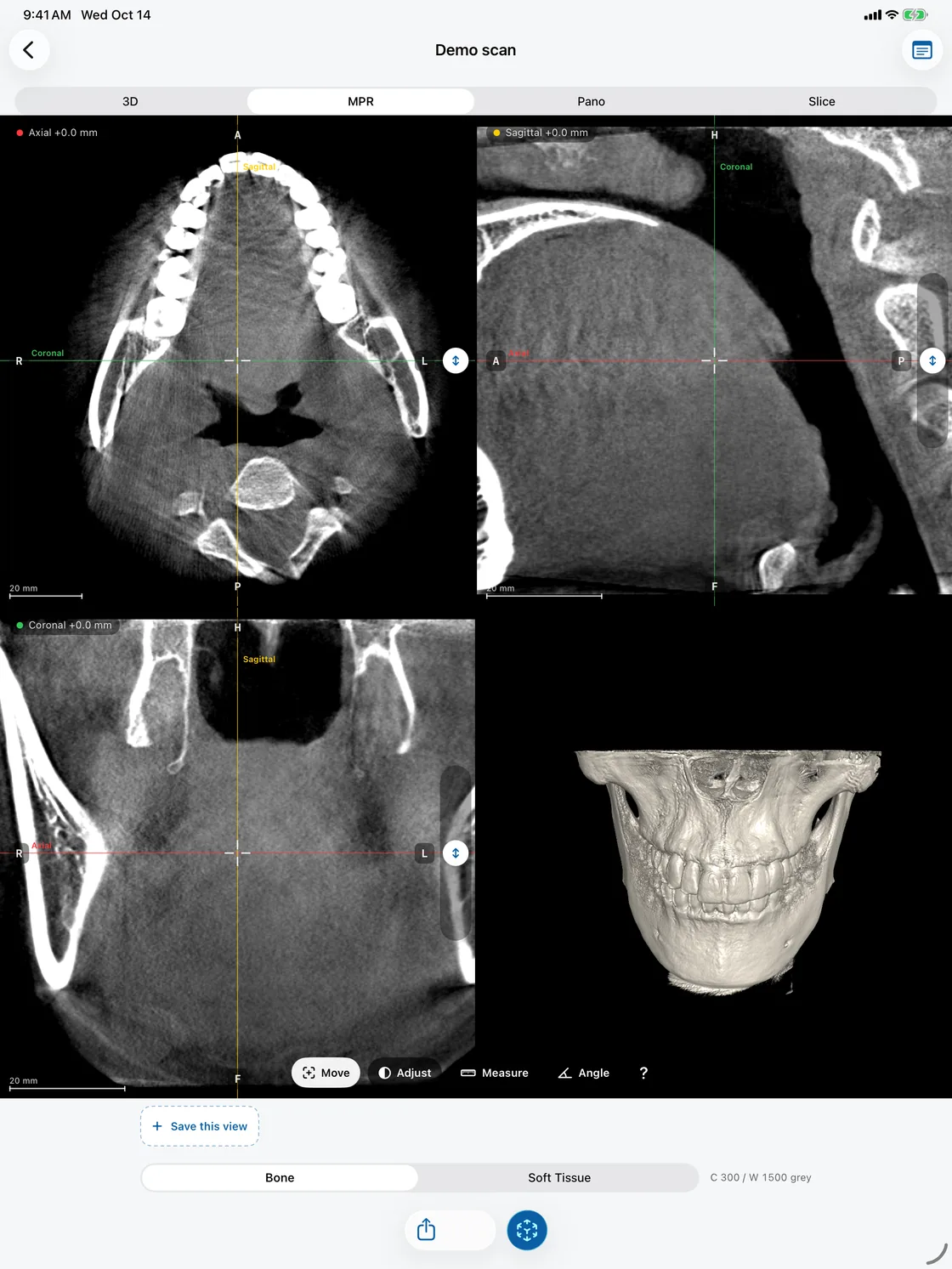

Die drei Ansichten teilen sich einen Punkt im Raum, markiert durch ein Fadenkreuz. Verschieb es in einer beliebigen Ansicht, und die beiden anderen springen zu den Schichten, die durch diesen Punkt verlaufen. Die farbigen Referenzlinien in jeder Ansicht zeigen, wo die beiden anderen Ebenen sie schneiden. Gutes MPR-Lesen besteht vor allem aus dieser Gewohnheit: eine Struktur in einer Ebene finden und sie in den beiden anderen bestätigen, bevor du glaubst, was du siehst.

Orientierungsbeschriftungen lesen

Jede Ansicht trägt Buchstaben an ihren Rändern: R und L für rechts und links des Patienten, A und P für anterior und posterior, H und F für Kopf (head) und Füße (feet). Die Radiologie verwendet eine feste Konvention: Axiale Schichten werden so betrachtet, als stünde man am Fußende des Patienten, koronale Schichten, als stünde man ihm gegenüber. In beiden erscheint die linke Seite des Patienten auf der rechten Seite des Bildschirms. Das überrascht fast jeden Anfänger, also lies die Beschriftungen, statt etwas anzunehmen.

In JawAtlas werden die Beschriftungen aus der Orientierung berechnet, die in der Aufnahme selbst gespeichert ist, sodass sie auch dann korrekt bleiben, wenn das Volumen gedreht oder schräg geschnitten wird.

Typische Anfängerfehler

• Einen Befund anhand einer einzigen Schicht beurteilen. Ein dunkler Fleck in einer Ebene kann ein Kanal, ein Foramen oder ein Partialvolumeneffekt sein; die anderen Ebenen sagen dir, was davon.
• Links und rechts in axialen und koronalen Ansichten verwechseln. Lies die Beschriftungen.
• Auf einer Schicht messen, die nicht durch die breiteste Stelle der Struktur verläuft. Verschieb das Fadenkreuz, bis sie es tut, und miss dann.

Weiter: was jede Ebene zeigt, woher die Regeln für links und rechts kommen und Messen in den MPR-Ansichten.

JawAtlas ist ein Hilfsmittel für Lehre und Ausbildung. Es ist kein Medizinprodukt und darf nicht für Diagnose, Behandlungsplanung oder irgendeine klinische Entscheidung verwendet werden.
