Finestra e livello nella CBCT, e perché i valori di grigio non sono unità Hounsfield
Che cosa fanno ampiezza e livello della finestra quando leggi una CBCT dentale, e perché i valori di grigio della CBCT non vanno trattati come unità Hounsfield calibrate.
Una CBCT memorizza molti più livelli di grigio di quanti uno schermo possa mostrarne insieme. La finestratura sceglie quale parte di quell'intervallo visualizzare e come distribuirla dal nero al bianco.
Ampiezza e livello della finestra
- Il livello (detto anche centro) è il valore di grigio mostrato come grigio medio. Alzalo e l'immagine diventa più scura, perché una parte maggiore della scansione cade sotto il centro.
- L'ampiezza è l'intervallo di valori di grigio distribuito tra nero e bianco. Una finestra stretta dà un forte contrasto tra tessuti simili; tutto ciò che sta fuori viene tagliato a nero puro o bianco puro. Una finestra ampia mostra più tessuti insieme con meno contrasto.
La finestratura non cambia mai i dati. Cambia solo il modo in cui i dati vengono mappati sullo schermo, quindi sperimentare è sempre sicuro. Una finestra stretta è utile per piccole differenze di densità all'interno dell'osso; una più ampia aiuta quando vuoi vedere insieme denti, osso e tessuti molli.
Perché i valori di grigio della CBCT non sono unità Hounsfield
Nella TC medica le unità Hounsfield (HU) sono calibrate in modo che l'acqua valga 0 e l'aria circa meno 1000. Questo rende possibile confrontare i numeri tra scansioni diverse. La CBCT funziona diversamente: il fascio a forma di cono, la radiazione diffusa, l'indurimento del fascio e il campo di vista limitato spostano tutti i valori di grigio. Lo stesso osso può produrre valori diversi su macchine diverse, con impostazioni diverse o perfino in parti diverse della stessa scansione.
Quindi un valore di grigio CBCT è utile per vedere il contrasto all'interno di una singola immagine, ma non è una misura affidabile della densità. Trattarlo come HU, per esempio per classificare la qualità dell'osso da un numero, è un errore comune. JawAtlas etichetta questi numeri come valori di grigio esattamente per questo motivo.

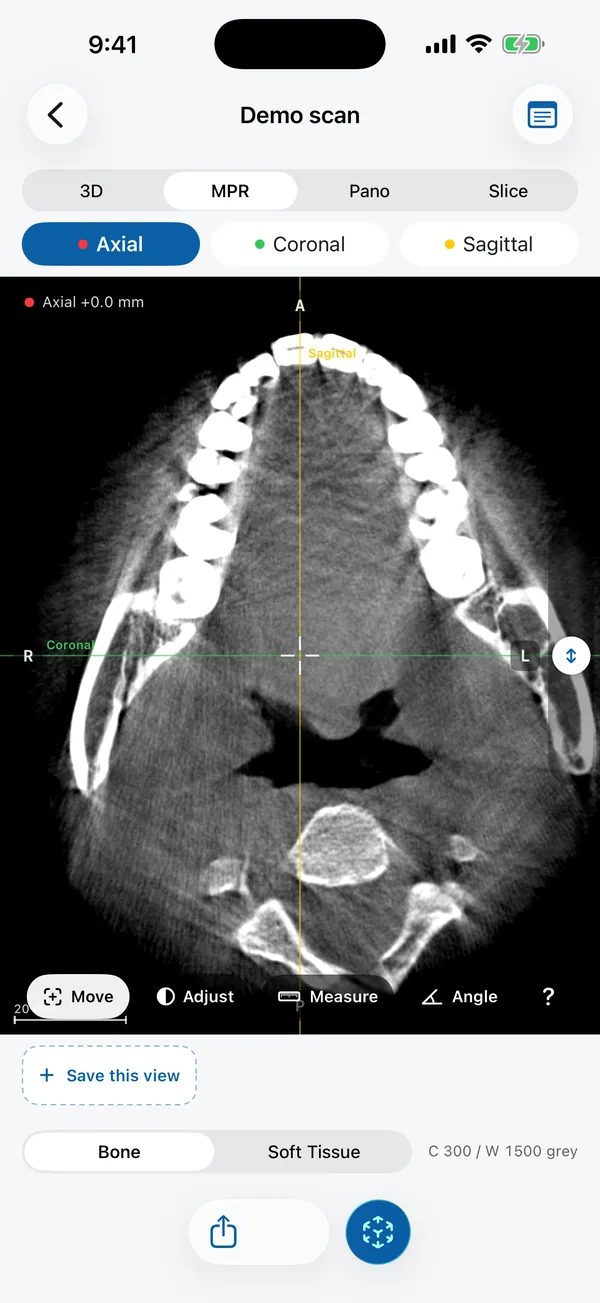

In pratica: regola finestra e livello con un dito. Correlati: perché gli artefatti cambiano con la finestra e la routine di lettura.
Per approfondire
- Pauwels R, Jacobs R, Singer SR, Mupparapu M. CBCT-based bone quality assessment: are Hounsfield units applicable? Dentomaxillofacial Radiology, 2015.
Domande che fanno gli studenti
Qual è la differenza tra finestra e livello?
Il livello stabilisce quale valore di grigio appare come grigio medio; l'ampiezza stabilisce quanti valori di grigio vengono distribuiti tra nero e bianco. Una finestra stretta aumenta il contrasto, una finestra ampia mostra più cose insieme.
Perché JawAtlas dice valori di grigio invece di HU?
Perché le intensità della CBCT non sono calibrate come i numeri TC. Lo stesso osso può dare letture diverse tra scanner e posizioni, quindi trattarle come unità Hounsfield sarebbe fuorviante.
Con quale finestra devo iniziare?
Bone per denti e contorni corticali, poi Soft Tissue per controllare le vie aeree e il profilo del volto. La routine di lettura le usa entrambe su ogni scansione.
JawAtlas è un ausilio didattico e formativo. Non è un dispositivo medico e non deve essere usato per diagnosi, pianificazione del trattamento o qualsiasi decisione clinica.
