Come si ricostruisce una panoramica da una CBCT
Come il software CBCT costruisce un'immagine panoramica da una curva tracciata lungo l'arcata dentale, che cosa fa lo spessore dello strato e come si usano le sezioni trasversali.
Un'ortopantomografia convenzionale (OPT) si esegue con un tubo e un rivelatore che ruotano mantenendo a fuoco uno strato curvo dei mascellari. Una CBCT contiene già l'intera mandibola in 3D, quindi il software può costruire una vista simile dopo la scansione, lungo qualsiasi curva tu scelga. Questa si chiama ricostruzione panoramica o, più formalmente, riformattazione planare curva.
Passo 1: traccia l'arcata
Su una sezione assiale a livello delle radici, posizioni dei punti lungo il centro dell'arcata dentale, da un lato all'altro. Il software li unisce in una curva regolare. Ogni colonna dell'immagine panoramica viene campionata lungo una breve linea che attraversa questa curva ad angolo retto.
La curva conta. Se corre troppo verso il lato della guancia o della lingua, i denti sembrano più stretti o più larghi di quanto siano e possono sfocarsi. Ritracciare la curva è una parte normale del lavoro, non un errore.
Passo 2: scegli lo spessore dello strato
Invece di campionare un singolo strato sottile, il software media uno strato (slab) di alcuni millimetri intorno alla curva. Uno strato più spesso appare più uniforme e più simile a un'OPT familiare, ma i piccoli dettagli vengono mediati via. Uno strato più sottile è più nitido ma più rumoroso e più sensibile a dove hai tracciato la curva.
Passo 3: leggi le sezioni trasversali
Una vista panoramica appiattisce l'arcata, quindi non può mostrare la dimensione vestibolo-linguale. Per quella si usano le sezioni trasversali: sezioni perpendicolari alla curva in un punto scelto. Spostando una linea di riferimento lungo la panoramica si fa avanzare una sezione trasversale attraverso la mandibola, ed è così che si studiano la larghezza dell'osso e la posizione di strutture come il canale mandibolare.
In che cosa differisce da un'OPT convenzionale
- Segue la convenzione dell'OPT convenzionale: la destra del paziente è alla sinistra dell'osservatore.
- Non ci sono immagini fantasma di strutture del lato opposto, perché l'immagine è calcolata dal volume invece di essere proiettata attraverso di esso.
- L'ingrandimento non è un fattore allo stesso modo, perché l'immagine è campionata da un volume 3D misurato.
- Il risultato dipende interamente dalla curva che tracci, quindi due persone possono ottenere panoramiche dall'aspetto diverso dalla stessa scansione.

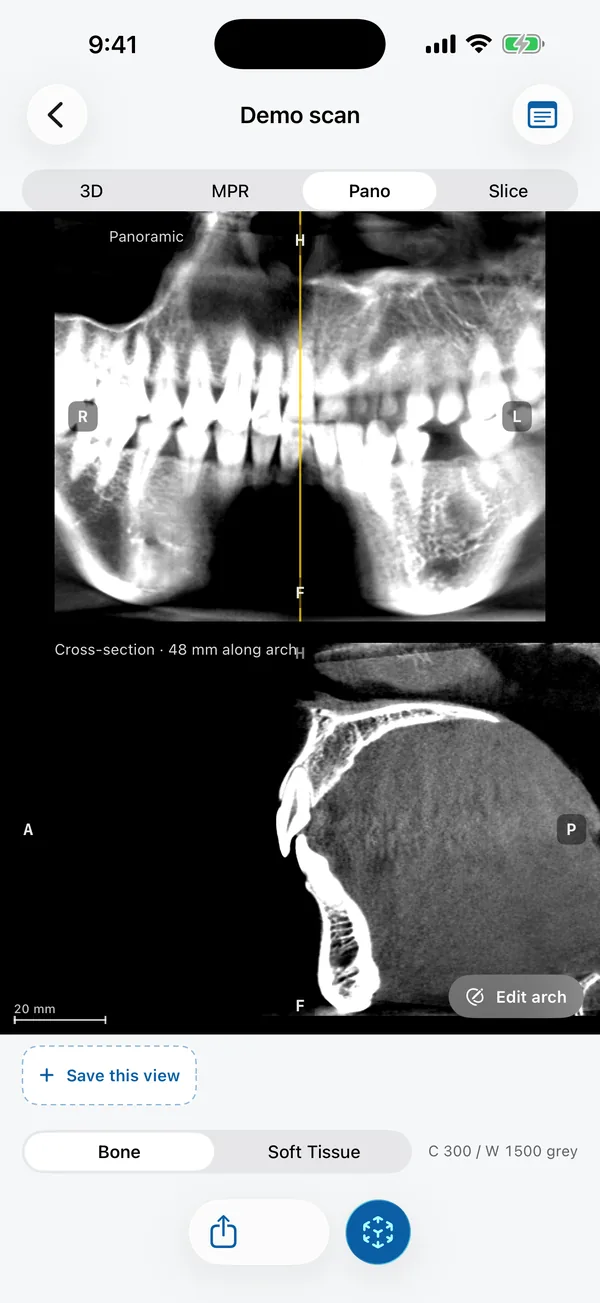

Provalo: traccia l'arcata nella vista Pano, poi confronta con un'OPT convenzionale e segui il canale mandibolare nelle sezioni trasversali.
Domande che fanno gli studenti
Una panoramica ricostruita è uguale a un'ortopantomografia?
No. Un'ortopantomografia viene acquisita da una sorgente di raggi X rotante e ha un proprio ingrandimento. Una panoramica ricostruita viene calcolata dal volume CBCT lungo una curva che tracci tu, quindi la sua geometria segue il volume.
Perché la mia panoramica sembra distorta?
Di solito la curva tracciata non segue l'arcata. Ritracciala con punti distribuiti in modo uniforme da una regione molare all'altra e la vista si raddrizza.
Posso misurare sulla panoramica?
Non in JawAtlas. La panoramica stira e media il volume lungo una curva, quindi le misurazioni si fanno nei riquadri MPR, dove ogni pixel ha una dimensione nota.
